Unterstützen Dyness C&I-Energiespeichersysteme eine DC-seitige Kapazitätserweiterung?
Lassen Sie sich über neue Updates, Produkte, Tipps und Tutorials benachrichtigen. Kein Spam.
Einige Dyness C&I-Energiespeicherplattformen, darunter die DH200F-Serie und die POWER-DM-Serie, können in freigegebenen Systemkonfigurationen eine DC-seitige Erweiterung von Batterieclustern unterstützen.
Eine DC-seitige Erweiterung wird hauptsächlich dann eingesetzt, wenn ein Projekt mehr Batteriekapazität benötigt, ohne die AC-Nennleistung des PCS zu erhöhen. Durch das Hinzufügen zusätzlicher Batteriecluster, BDU-Einheiten, DC-Verkabelung und Kommunikationsverbindungen auf der DC-Seite kann die Entladedauer verlängert, die Aufnahme von PV-Überschüssen verbessert, eine längere Notstromversorgung ermöglicht und das Peak-Valley-Energiemanagement optimiert werden, während die AC-seitige Leistungsarchitektur weitgehend unverändert bleibt. Die endgültige Machbarkeit sollte stets anhand einer projektspezifischen Bewertung, der Produktdokumentation, einer Prüfung der Batteriekonsistenz und der lokalen elektrotechnischen Anforderungen bestätigt werden.
Was bedeutet DC-seitige Erweiterung bei C&I-Energiespeichersystemen?
Eine DC-seitige Kapazitätserweiterung bedeutet, die Energiekapazität eines Energiespeichersystems durch zusätzliche Batteriecluster auf der DC-Seite zu erhöhen, während die AC-Nennleistung des PCS unverändert bleibt.
Bei unterstützten Dyness C&I-Plattformen kann dieser Ansatz ermöglichen, die Speicherkapazität zu erhöhen, ohne die PCS-Leistungseinheit auszutauschen oder den AC-Netzanschlussschrank, die externen AC-Kabel oder die grundlegende AC-seitige Leistungsarchitektur wesentlich zu verändern.
Praktisch bedeutet dies: Eine DC-seitige Erweiterung dient nicht dazu, die Ausgangsleistung des Systems zu erhöhen. Sie soll vielmehr verlängern, wie lange das System mit der bestehenden Leistung entladen kann.
Dadurch eignet sich dieser Ansatz für Nutzer, deren PCS-Leistung bereits ausreichend ist, die jedoch eine längere Energiebereitstellung, eine höhere Aufnahme von PV-Überschüssen, längere Notstromzeiten oder eine stärkere zeitliche Verschiebung von Energie zwischen Niedrig- und Hochpreiszeiten benötigen.
Typische unterstützte Lösungen können je nach spezifischem Modell, Systemauslegung, Batteriekonfiguration, BDU-Kapazität, Standortbedingungen und offizieller technischer Dyness Freigabe Projekte mit der DH200F-Serie und der POWER-DM-Serie umfassen.
Warum eine DC-Erweiterung statt einer vollständigen AC-seitigen Erweiterung wählen?
Eine klassische Erweiterung erfolgt häufig durch das Hinzufügen einer weiteren vollständigen Energiespeichereinheit auf der AC-Seite. Dadurch können sowohl Systemleistung als auch Speicherkapazität erhöht werden. Gleichzeitig können jedoch höhere Gerätekosten, eine aufwendigere Prüfung des Netzanschlusses, zusätzliche AC-Schränke, Kabelanpassungen und umfangreichere Umbauarbeiten entstehen.
Eine DC-seitige Erweiterung richtet sich dagegen an Projekte, bei denen vor allem zusätzliche Energiekapazität und nicht eine höhere Ausgangsleistung benötigt wird. Die ursprüngliche PCS-Nennleistung bleibt unverändert, während zusätzliche Batteriekapazität die Entladedauer verlängert.
| Erweiterungsmethode | Was verändert wird | Typische Anwendung |
|---|---|---|
| DC-seitige Batterieerweiterung | Ergänzt Batteriecluster, BDU-Einheiten, DC-Kabel und Kommunikationsverbindungen, während die AC-Nennleistung des PCS unverändert bleibt. | Projekte, die eine längere Entladedauer, mehr nutzbare Energie oder eine höhere PV-Aufnahme benötigen, ohne die netzseitige Leistung zu erhöhen. |
| Vollständige AC-seitige Systemerweiterung | Ergänzt ein weiteres PCS oder eine vollständige Energiespeichereinheit und erhöht dadurch sowohl Systemleistung als auch Speicherkapazität. | Projekte, die sowohl eine höhere Entladeleistung als auch mehr Energiekapazität benötigen. |
Bei vielen Nachrüstprojekten kann eine DC-seitige Erweiterung den Umbauaufwand reduzieren, da die vorhandene AC-seitige Ausrüstung und Netzanschlussstruktur teilweise weiterverwendet werden können. Die endgültige Auslegung hängt jedoch weiterhin von den Standortbedingungen, dem Zustand der vorhandenen Geräte, der Batteriekonsistenz, den Systemgrenzen und den lokalen Genehmigungsanforderungen ab.
Typische Anwendungen der DC-seitigen Erweiterung bei Dyness
Eine DC-seitige Kapazitätserweiterung ist besonders dann sinnvoll, wenn ein Projekt bereits über ein bestehendes Energiespeichersystem verfügt und vor allem die Energiedauer zu gering ist, während die PCS-Leistung grundsätzlich ausreicht.
| Anwendungsszenario | Wie eine DC-Erweiterung unterstützt |
|---|---|
| Erweiterung eines bestehenden PV-Speicher-Standorts | Wird eine Dach-Photovoltaikanlage schrittweise erweitert, kann zusätzliche Batteriekapazität mehr überschüssigen Solarstrom speichern und PV-Abregelung oder Einspeisebegrenzungen reduzieren. |
| Verlängerung der Notstromdauer | Reicht die vorhandene Notstromleistung aus, ist die Überbrückungszeit jedoch zu kurz, kann zusätzliche DC-seitige Batteriekapazität die Betriebsdauer kritischer Verbraucher verlängern. |
| Erweiterung für Peak-Valley-Arbitrage | Mehr Batteriekapazität kann ermöglichen, mehr Strom in Niedrigtarifzeiten zu speichern und während Hochpreiszeiten länger zu entladen, wodurch sich der Nutzen eines zeitabhängigen Energiemanagements erhöhen kann. |
| Saisonales Lastspitzenmanagement | In Zeiten hoher Produktionsauslastung oder hoher Kühllasten kann eine längere Entladedauer dazu beitragen, Lastspitzen zu glätten und Strategien zur Steuerung des Leistungsbezugs zu unterstützen. |
| Demand Response oder Netzdienstleistungen | Wenn die Reaktionsleistung des PCS ausreichend ist, jedoch nur begrenzte gespeicherte Energie zur Verfügung steht, kann zusätzliche Batteriekapazität längere Abrufzeiten unterstützen, sofern dies durch die jeweiligen Projekt- und Marktregeln zulässig ist. |
Diese Anwendungen haben eines gemeinsam: Das Projekt benötigt mehr kWh, aber nicht zwingend mehr kW. Genau darin liegt der zentrale Nutzen einer DC-seitigen Erweiterung für ausgewählte Nachrüstprojekte im Bereich gewerblicher und industrieller Energiespeicher.
Wichtige Voraussetzungen für eine DC-seitige Erweiterung
Nicht jedes C&I-Energiespeicherprojekt kann auf der DC-Seite erweitert werden. Die technische Machbarkeit hängt von der Produktauslegung, der Batteriekonsistenz, vorhandenen Systemreserven, dem verfügbaren Platz und den projektspezifischen Konformitätsanforderungen ab.
| Machbarkeitsfaktor | Was geprüft werden muss |
|---|---|
| Hardware-Reserven des Produkts | DC-Bus, BDU, Hilfsstromversorgung, zulässige Strombelastbarkeit und Kommunikationsarchitektur müssen zusätzliche Batteriecluster innerhalb der freigegebenen Grenzwerte unterstützen. |
| Batteriekonsistenz | Neue Batteriecluster sollten hinsichtlich Spannungsbereich, Zelltyp, Batteriespezifikation, BMS-Kommunikation und freigegebenen Betriebsbedingungen mit dem bestehenden System übereinstimmen. |
| Alter und Zustand der Batterie | Sind die vorhandenen Batterien bereits zu stark gealtert, weisen große Spannungsabweichungen auf oder zeigen deutliche Unterschiede beim Innenwiderstand, kann eine direkte DC-seitige Parallelerweiterung ungeeignet sein. |
| Installationsfläche | Am Standort muss ausreichend Platz für zusätzliche Batterieschränke, DC-Kabelführung, Kommunikationsleitungen, Belüftung, Wartungszugang und Sicherheitsabstände vorhanden sein. |
| Schutz und Konformität | Strombelastbarkeit der DC-Kabel, BDU-Schutz, Isolierung, Brandschutzabstände, interne elektrische Abnahme und lokale Genehmigungsanforderungen sollten vor Beginn der Arbeiten geprüft werden. |
Vor einer Erweiterung sollte eine technische Machbarkeitsprüfung durchgeführt werden. Diese kann unter anderem die Prüfung des PCS-DC-Busses, der Strombelastbarkeit der BDU, der Spannungs- und Innenwiderstandskonsistenz der vorhandenen Batterien, die Berechnung der DC-Kabelkapazität, die Überprüfung der Kommunikation und die Bewertung des verfügbaren Installationsraums umfassen.
Nicht jedes C&I-Energiespeicherprojekt kann auf der DC-Seite erweitert werden. Die technische Machbarkeit hängt von der Produktauslegung, der Batteriekonsistenz, vorhandenen Systemreserven, dem verfügbaren Platz und den projektspezifischen Konformitätsanforderungen ab.
| Machbarkeitsfaktor | Was geprüft werden muss |
|---|---|
| Hardware-Reserven des Produkts | DC-Bus, BDU, Hilfsstromversorgung, zulässige Strombelastbarkeit und Kommunikationsarchitektur müssen zusätzliche Batteriecluster innerhalb der freigegebenen Grenzwerte unterstützen. |
| Batteriekonsistenz | Neue Batteriecluster sollten hinsichtlich Spannungsbereich, Zelltyp, Batteriespezifikation, BMS-Kommunikation und freigegebenen Betriebsbedingungen mit dem bestehenden System übereinstimmen. |
| Alter und Zustand der Batterie | Sind die vorhandenen Batterien bereits zu stark gealtert, weisen große Spannungsabweichungen auf oder zeigen deutliche Unterschiede beim Innenwiderstand, kann eine direkte DC-seitige Parallelerweiterung ungeeignet sein. |
| Installationsfläche | Am Standort muss ausreichend Platz für zusätzliche Batterieschränke, DC-Kabelführung, Kommunikationsleitungen, Belüftung, Wartungszugang und Sicherheitsabstände vorhanden sein. |
| Schutz und Konformität | Strombelastbarkeit der DC-Kabel, BDU-Schutz, Isolierung, Brandschutzabstände, interne elektrische Abnahme und lokale Genehmigungsanforderungen sollten vor Beginn der Arbeiten geprüft werden. |
Vor einer Erweiterung sollte eine technische Machbarkeitsprüfung durchgeführt werden. Diese kann unter anderem die Prüfung des PCS-DC-Busses, der Strombelastbarkeit der BDU, der Spannungs- und Innenwiderstandskonsistenz der vorhandenen Batterien, die Berechnung der DC-Kabelkapazität, die Überprüfung der Kommunikation und die Bewertung des verfügbaren Installationsraums umfassen.
Häufige Missverständnisse zur DC-seitigen Erweiterung
Mythos 1: Auf der DC-Seite können unbegrenzt viele Batteriecluster ergänzt werden.
Eine DC-seitige Erweiterung unterliegt klaren technischen Grenzen. Überschreiten die Batteriecluster die freigegebene DC-Anschlusskapazität, können Probleme wie Kabelüberhitzung, Ausgleichsströme, Auslösung des BDU-Schutzes oder instabiler Systembetrieb auftreten. Erweiterungen sollten daher stets innerhalb der maximal zulässigen DC-Anschlussgrenzen von Dyness und nach projektspezifischen Auslegungsregeln erfolgen.
Mythos 2: Batterien aus unterschiedlichen Betriebszeiträumen oder mit unterschiedlichen Spezifikationen können direkt parallel geschaltet werden.
Die Kombination älterer Batterien mit neuen oder unterschiedlich spezifizierten Batterieclustern kann zu Ausgleichsströmen, beschleunigter Alterung und Schutzabschaltungen führen. Für eine DC-seitige Erweiterung sollten ausschließlich freigegebene Dyness Kombinationen von Batterieclustern verwendet werden, und der Altersunterschied im Betrieb sollte innerhalb der geltenden Erweiterungsanforderungen liegen.
Mythos 3: Bei einem System mit mehreren Einheiten muss nur ein einzelner Schrank erweitert werden.
Bei parallel betriebenen Systemen mit mehreren Einheiten sollte die Erweiterung auf Systemebene bewertet werden. In vielen Fällen sind einheitliche Batteriespezifikationen und Kapazitätskonfigurationen der Schränke erforderlich, um einen ausgeglichenen Betrieb sicherzustellen. Ob eine teilweise Erweiterung zulässig ist, sollte im Rahmen einer offiziellen Projektbewertung bestätigt werden.
Mythos 4: Eine DC-seitige Erweiterung kann die Ausgangsleistung des PCS erhöhen.
Eine DC-seitige Erweiterung erhöht die nutzbare Batteriekapazität in kWh, nicht jedoch die AC-Nennleistung in kW. Benötigt ein Projekt sowohl eine höhere Leistung als auch eine größere Kapazität, kann eine AC-seitige Erweiterung mit mehreren PCS oder die Installation zusätzlicher kompletter Systemeinheiten erforderlich sein.
Fazit
Die DC-seitige Erweiterung bei Dyness C&I-Systemen richtet sich an Projekte, die mehr Batteriekapazität benötigen, während die ursprüngliche AC-Nennleistung des PCS weitgehend unverändert bleiben soll.
Bei unterstützten Plattformen wie der DH200F-Serie und der POWER-DM-Serie kann die DC-seitige Erweiterung von Batterieclustern dazu beitragen, mehr PV-Überschüsse aufzunehmen, die Notstromdauer zu verlängern, Peak-Valley-Arbitrage zu verbessern, das Lastmanagement zu unterstützen und mehr nutzbare Energie für längere Abruf- und Einsatzzeiten bereitzustellen.
Eine DC-seitige Erweiterung ist jedoch keine universell einsetzbare Lösung. Sie muss auf einer freigegebenen Produktauslegung, ausreichender BDU-Kapazität, den Grenzwerten des DC-Busses, geeigneter Batteriekonsistenz, ausreichendem Installationsraum, passenden Schutzkonzepten und den lokalen elektrotechnischen Anforderungen basieren.
Für C&I-Nutzer lautet die entscheidende Frage daher nicht nur, ob zusätzliche Batterien installiert werden können. Wichtiger ist, ob die zusätzliche Batteriekapazität zur bestehenden Systemarchitektur, zur Betriebsstrategie, zur Wirtschaftlichkeit des Projekts und zu den langfristigen Sicherheitsanforderungen passt.
FAQ
-
Q: Welche Dyness Produkte unterstützen eine DC-seitige Erweiterung?

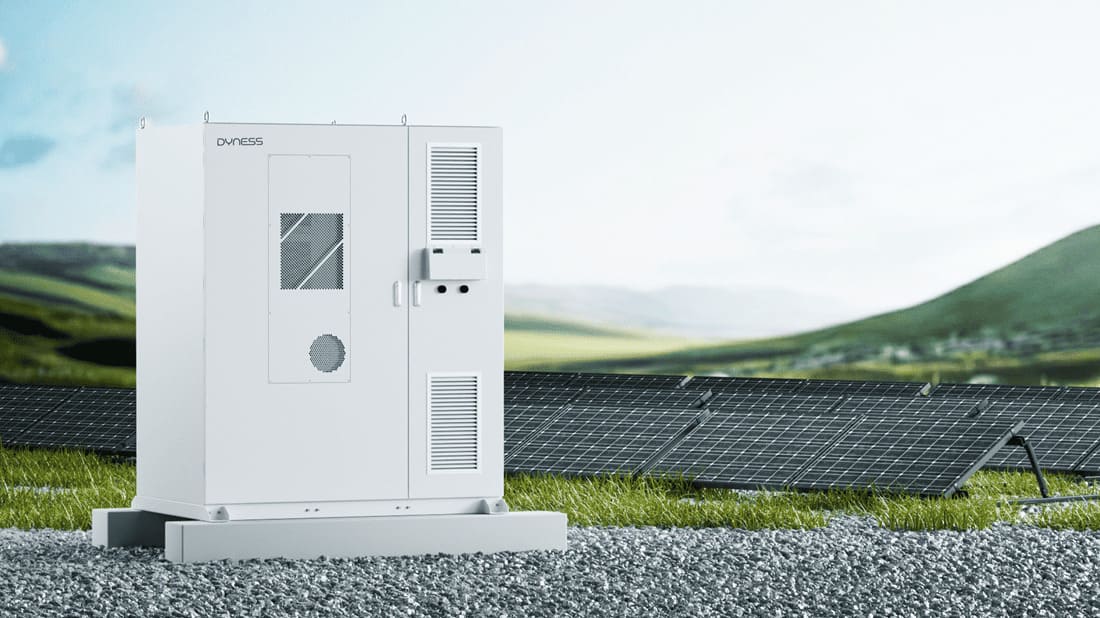

A: In freigegebenen Systemkonfigurationen können die Dyness DH200F-Serie und die POWER-DM-Serie eine DC-seitige Erweiterung von Batterieclustern unterstützen. Beispielsweise kann der DH200F-C260 mit dem BF200-C260 kombiniert werden, um bei netzgekoppelten Anwendungen längere Speicherdauern zu ermöglichen, etwa für Peak-Valley-Arbitrage, die Aufnahme von PV-Überschüssen und die Reduzierung von Lastspitzen. POWER-DM kann in Kombination mit dem BF200-C260 ausgewählte Off-Grid-Erweiterungsszenarien unterstützen. Die endgültige Kompatibilität sollte stets anhand der technischen Dyness Dokumentation und einer projektspezifischen Bewertung bestätigt werden.
-
Q: Kann eine DC-seitige Erweiterung die PCS-Leistung erhöhen?
A: Nein. Eine DC-seitige Erweiterung erhöht die nutzbare Batteriekapazität in kWh, während die Nennleistung des PCS auf der AC-Seite in kW unverändert bleibt. Wenn ein Projekt sowohl eine höhere Leistung als auch eine größere Kapazität benötigt, kann eine AC-seitige Erweiterung mit mehreren PCS oder eine Erweiterung des Gesamtsystems erforderlich sein.
-
Q: Ist eine DC-seitige Erweiterung schneller als die Installation einer zusätzlichen kompletten Energiespeichereinheit?
A: Bei vielen geeigneten Nachrüstprojekten kann eine DC-seitige Erweiterung den Umbauaufwand reduzieren, da AC-seitige Komponenten wie der Netzanschlussschrank, die Transformatoranbindung und externe AC-Kabel weitgehend unverändert bleiben können. Die tatsächliche Bau- und Inbetriebnahmezeit hängt jedoch von den Bedingungen vor Ort, der Aufstellung der Batterieschränke, der DC-Verkabelung, den Inbetriebnahmearbeiten und den lokalen Abnahmevorgaben ab.
